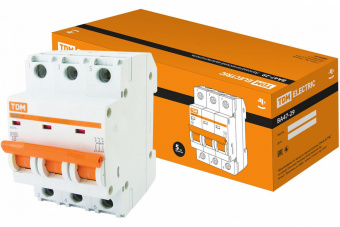

ВА 47-29,3п 2А(С) TDM

Автоматический выключатель TDM ВА47-29 3Р 2А 4.5кА С SQ0206-0101 используют для проведения тока в нормальном режиме. Аппарат производит оперативное отключение тока при коротких замыканиях или перенапряжении распределительных и групповых цепей. Изделие широко используется в с сфере современного жилого строительства и в офисных помещениях.

Технические характеристики TDM ВА47-29 3Р, 2 А, 4,5 кА, С SQ0206-0101
Тип -  модульный
Тип монтажа - на DIN-рейку
Номинальное напряжение, В -  230/400
Отключающая способность, кА - 4.5
Климатическое исполнение - УХЛ-4
Степень защиты - IP20
Количество полюсов - 3
Тип расцепления - С
Цвет корпуса - белый
Вид - автоматический выключатель
Вес нетто, кг - 0.33
Номинальный ток, А - 2
Высота, мм - 80
Ширина, мм - 52,5
Глубина, мм - 75
Модельный ряд - ВА47-29

Преимущества TDM ВА47-29 3Р, 2 А, 4,5 кА, С SQ0206-0101
Корпус и детали автоматического выключателя TDM ВА47-29 3Р 2А 4.5кА С SQ0206-0101 выполнены из пластика не поддерживающего горение;
Маркировка не подвержена стиранию в пределах срока эксплуатации;
Соответствует стандартам ГОСТ Р 50345-99;
Номинальная отключающая способность: 4500 А;
Напряжение постоянного тока: 48 В/полюс;
Условия эксплуатации УХЛ4;
Электрическая износостойкость, циклов В-О: не менее 6 000;
Механическая износостойкость, циклов В-О: не менее 20 000;
Максимальное сечение присоединяемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного;
Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;
Диапазон рабочих температур: от -40 до +50 °С;
Момент затяжки: 3 Н*м;
Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку - это обеспечивает необходимое усилие при затяжке;
Может устанавливаться в любом положении без изменения номинальных характеристик;
Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности;
На лицевой панели реализован механический индикатор положения контактов (включено/отключено);
Эргономичная рукоятка управления, исключающая соскальзывание пальцев;
Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
Ширина модуля составляет 17,5 мм - это позволяет устанавливать автоматы в щитки, рассчитанные на ширину модуля до 18 мм;
Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов;
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости - это уменьшает переходное сопротивление и тепловые потери;
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы;
Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей;
Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях;
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно);
Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;
Кривая С - отключит ток в цепи в 5-10 раз больше номинального.
